在电子电路设计和维修过程中，输入电阻（Input Resistance）是一项经常被提及但容易被低估的关键参数。无论是消费电子中的运算放大器前端电路、工业自动化中的传感器信号调理模块，还是汽车电子中的传感器接口，输入电阻的异常都会直接影响信号采集精度、系统稳定性，甚至引发整个电路功能故障。测量输入电阻好坏不仅关系到元器件选型的准确性，更决定了电子产品的可靠性和抗干扰能力。

很多工程师和维修人员对如何提高输入电阻检测方法存在认知偏差——有人只用万用表直测忽视负载效应，有人从未考虑温度漂移对高阻抗器件的影响，有人在医疗设备检测中忽略无菌环境和标准要求。本文基于消费电子（高精度音频电路/微弱信号放大）、工业自动化（工厂仪表/传感器接口）和汽车电子（车载传感器/ECU输入级）三大核心场景，从基础到专业，分层次详解输入电阻检测技巧，兼顾新手测量输入电阻的操作指导和专业群体对工业专业仪器检测输入电阻的进阶需求。全文结合万用表检测输入电阻步骤、各行业标准、实操案例及常见误区，帮助不同基础的从业者快速掌握输入电阻好坏判断方法，规避检测风险和常见误判。

什么是输入电阻？ 从电路的角度讲，输入电阻是指从电路输入端（如运算放大器的同相/反相输入端）看进去的等效电阻-。在传感器信号调理和精密放大电路中，输入电阻直接影响信号源负载、系统增益精度和噪声抑制能力。高输入电阻可最大限度地减少对信号源（如压电传感器、麦克风、生物电信号）的“分流”效应，确保信号完整性-。例如，JFET输入级运算放大器TL082/TL074的输入电阻可达10¹²Ω，几乎不吸取信号源电流-。

一、前置准备

1. 输入电阻检测核心工具介绍（基础款与专业款）

不同行业和场景下，输入电阻检测所需的工具各不相同。以下是按行业适配的分级工具清单：

基础款（新手必备，适配消费电子维修、汽车电子初筛）：

专业款（适配工业批量检测、专业质检、高精度验证）：

新手提示：对于大多数消费电子维修场景，一块精度尚可的数字万用表和一台示波器已经足够应对80%以上的输入电阻故障排查。不需要一上来就追求专业仪器。

2. 输入电阻检测安全注意事项（按行业划分，重中之重）

检测前务必做好以下防护准备，不同行业的风险点差异显著：

通用安全规范（所有行业适用）：

• 断电原则：测量任何元器件或电路的输入电阻前，必须先切断被测设备电源，并将电路中的电容（尤其是大容量滤波电容）完全放电。已充电电容器会使在路测量产生较大误差，严重时甚至损坏测量仪表-。

• 放电确认：用万用表电压档确认电容两端电压已降至0V后再进行电阻测量。

• 仪器自检：每次测量前检查万用表电池电量，将红黑表笔短路确认归零（模拟表需调零，数字表确认显示0Ω左右）-。

分行业安全规范（重中之重）：

• 工业自动化场景：工厂环境中的PLC模块、传感器接口可能带有残余高压（如24V工业电源系统、变频器干扰），测量前需确认输入端口已与主电路隔离。检测自动化仪表输入阻抗时，需注意被测仪表的额定电压范围，避免万用表注入的测试电流损坏精密前端电路-。

• 汽车电子场景：车载ECU、传感器测量前必须断开蓄电池负极，等待至少5分钟让系统电容放电完毕。注意CAN总线终端电阻检测时，整车断电后仍需等待网络进入休眠状态，否则总线上的偏置电压会影响测量准确性-。

• 消费电子场景：涉及高压电路（如开关电源反馈端、音频功放供电）时同样需放电处理；手持设备测量注意静电防护，佩戴防静电腕带，避免静电击穿高阻抗输入级的MOSFET/JFET器件。

3. 输入电阻基础认知（适配三大行业精准检测）

掌握输入电阻的基本知识，是正确检测和判断其好坏的前提。

（1）输入电阻的本质

输入电阻并非一个单纯的直流电阻值，它通常包含直流分量和交流分量。在高频电路中，输入阻抗通常表现为电阻与电容的并联形式——阻值可达MΩ甚至TΩ级，电容通常为pF级-。运算放大器的输入电阻因工艺类型差异很大：通用双极型运放约100kΩ~1MΩ，而JFET/CMOS输入运放可达10¹²Ω以上-。在传感器接口设计中，高输入阻抗器件（如TL074）能最大限度地减少对高阻抗信号源的负载效应-。

（2）为何要关注输入电阻？

• 信号衰减风险：当信号源输出阻抗与电路输入电阻接近时，信号会发生明显衰减。例如，一个输出阻抗为100kΩ的压电传感器，如果接在输入电阻仅100kΩ的放大器上，输入端的信号电压将被衰减一半。

• 噪声干扰增加：输入电阻过低的电路更容易拾取环境噪声和工频干扰，导致信噪比下降。

• 系统稳定性隐患：在负反馈放大器中，输入电阻异常可能导致偏置电流失衡、共模抑制比下降、输出直流漂移等问题-。

（3）各行业输入电阻的典型特征

二、核心检测方法

1. 输入电阻基础检测法（消费电子/汽车维修快速初筛）

对于没有专业仪器的新手来说，采用“简易仪表初筛法”可以快速判断输入电阻是否存在明显异常。此方法尤其适合消费电子维修店、汽车维修工位等场景。

方法：串联电阻分压法（无需精密仪器）

适用场景：消费电子音频放大器输入端检测、汽车传感器输入电阻初筛、维修时快速判断元器件是否开路。

操作步骤：

第一步（准备） ：准备一个已知阻值的标准电阻R_s（建议选用10kΩ~1MΩ范围内的电阻，精度1%以上），将电路板断电，待测电路的输入端对地短接放电。

第二步（搭建） ：将R_s串联在信号源（可使用万用表电阻档的内置电压源或外接直流电源）与待测电路输入端之间。被测电路的输入端为R_s的负载端。

第三步（测量） ：用万用表电压档（注意万用表输入阻抗应远大于被测电路输入电阻，否则读数不准）测量R_s两端的电压V_Rs和被测电路输入端的对地电压V_in。由于R_s与输入电阻R_in形成串联分压关系，满足：

$$\frac{V_{i}n}{V_{R}s}=\frac{R_{i}n}{R_s}$$

第四步（计算） ：代入已知的R_s和测得的电压值，计算出R_in = (V_in / V_Rs) × R_s。

分行业判断标准：

• 消费电子：JFET运放输入端计算值应在10⁷~10¹²Ω范围；若明显偏低（如测出仅几kΩ），说明输入端可能击穿或受潮污染。

• 汽车电子：氧传感器输入端阻值一般在10kΩ~1MΩ之间（视具体型号而定）；若偏差超过规格书的±20%，应进一步排查。

⚠️ 重要提示：微弱信号放大器输入电阻测量时，务必保证所用的测量仪器（万用表）自身的输入阻抗远大于被测回路的阻抗值，否则测量仪器本身会成为额外的负载，导致读数严重失真-。

2. 万用表检测输入电阻方法（新手重点掌握）

万用表是电子行业最普及的测量工具，不同行业的检测要点有所不同。

（1）离线检测（元器件拆下后单独测量）

适用场景：消费电子维修（拆下可疑元器件）、工业传感器备件入库检测、汽车电子模块维修。

操作步骤：

1. 选择合适的电阻档位：根据元器件手册标注的输入电阻值选择量程。如果未知，建议从最大量程（如20MΩ）开始向下调整，避免量程过小导致过电流损坏高阻抗器件。

2. 表笔接触方式：万用表红、黑表笔分别接触元器件的两个输入引脚，确保接触良好且引脚间无焊锡桥接-。

3. 读数判断：

   • 数字万用表直接读取显示的电阻值，与元器件手册标称值进行比对。

   • 模拟万用表需要将读数乘以所选倍率-。

4. 正反向测量：对于二极管、晶体管等非线性器件，应进行正反向两次测量。以较大的读数为准——若该阻值大于标称值则说明元器件已损坏；若小于标称值则需拆下进一步检查-。

行业适配判断标准：

• 消费电子：运放输入电阻应接近手册标称值，偏差超过20%即为异常；JFET运放输入端实测若小于1MΩ，基本可以判定击穿损坏。

• 工业自动化：工业仪表输入电阻检测需参照JB/T 9233.18-1999等标准，测量结果需在标称值的±10%以内才能判定合格-。

• 汽车电子：传感器输入电阻检测需覆盖静态电阻值测试、动态电阻变化测试等项目-。以CAN总线终端电阻为例，阻值必须在118Ω~132Ω范围内，超出该范围的任何偏差都会导致通信异常-。

（2）在线检测（不拆焊直接测量）

适用场景：工厂生产线快速抽检、现场维修不便拆焊的场景。但需注意：在线检测的准确性受周边并联电路影响较大。

操作步骤与注意事项：

• 测量前必须断开被测电路板的电源-。

• 确保万用表内部电压（开路测试电压）不大于6V，以免损坏板上的敏感半导体器件-。

• 将万用表并接在被测输入端与地之间，读数后需结合电路图排除并联路径的干扰。

• 对于并联有电容或其他元件的路径，测量结果通常偏小，需综合判断。

消费电子在线检测小技巧：在线测量运放输入端电阻时，如果发现读数明显低于手册标称值，但拆下后测量正常，说明电路板上其他元件（如下拉电阻、保护二极管）构成了并联路径，属于正常现象，不要误判为运放损坏。

3. 行业专业仪器检测输入电阻方法（进阶精准检测）

对于专业质检、研发验证、批量检测等场景，需要更高精度和更专业的测量方法。

（1）工业自动化场景：静电计法（高阻抗精密测量）

工业自动化仪表（如PLC模拟输入模块、高阻抗传感器接口）的输入电阻常高达GΩ级别，普通万用表无法准确测量，需采用静电计（如Keithley 6514）或皮安表。

原理：在被测输入端施加已知电压V，测量流入输入端的微小电流I，根据欧姆定律计算R_in = V / I。

关键要点：测量高阻抗时，环境因素（湿度、污染、振动）会产生严重干扰，建议在屏蔽环境下进行测量，并使用低噪声同轴电缆连接。测试夹具的绝缘电阻应远高于被测器件，否则会引入并联泄漏路径。

（2）消费电子场景：示波器+有源探头法

对于高频电路或需要在工作状态下测量输入阻抗的场景，可以使用高带宽有源探头配合示波器进行在线评估。有源探头内部有一个高阻抗放大器，靠近待测点，能够提供1MΩ甚至更高的输入阻抗和1GHz以上的带宽-。

实用技巧：没有有源探头时，可使用10×无源探头（输入电阻约10MΩ），配合示波器的平均模式测量低频信号，也能大致评估输入端负载效应。但要特别注意：测量频率较高时，探头本身的输入电容（约10-15pF）会对电路产生明显影响。

（3）汽车电子场景：汽车诊断仪辅助检测法

现代汽车传感器（如氧传感器、温度传感器）的输入电阻检测，可先使用汽车诊断仪读取传感器实时数据流——若传感器输出信号异常偏小，可能由输入电阻下降（内部击穿）导致信号衰减；再结合万用表离线测量确认阻值。

行业标准参考：汽车传感器内部电阻测试涵盖静态电阻值测试、动态电阻变化测试、温度漂移电阻测试、绝缘电阻测试及负载电阻匹配性测试等五大项目-。CAN总线终端电阻测试需遵循ISO 11898标准，阻值应在118Ω~132Ω范围内-。

（4）医疗设备场景：合规性检测（必须遵循GB 9706标准）

医疗器械（如心电图机、心电监护设备）的输入阻抗检测必须严格遵循行业标准。根据GB 9706.227-2021《医用电气设备 第2-27部分：心电监护设备的基本安全和基本性能专用要求》，心电图机的输入阻抗需满足规定的技术指标-。检测需使用经校准的专业仪器，检测环境需满足静电防护和无菌操作要求，检测结果需记录在合规报告中。

（5）工厂批量检测场景：数据采集器+四线法

工厂生产线需要对大批量传感器或模块进行输入电阻抽检时，可采用带四线测量功能的数据采集器（如Keysight 34970A配合34901A模块）。四线法通过分离电流源端和电压检测端，能够有效消除引线电阻和接触电阻对测量结果造成的干扰，特别适用于低阻值检测场景-。

产线检测实用建议：批量检测时，建议建立标准电阻样品作为比对基准，每天开机后先测量标准电阻确认仪器状态；同时制作定制化测试夹具，减少人工插拔带来的接触电阻波动。

三、补充模块

1. 不同类型器件的输入电阻检测重点

（1）JFET输入型运算放大器（消费电子音频/微弱信号放大）

JFET输入运放（如TL082、TL074、ADA4625等）以其超高输入电阻著称，典型值可达10¹²Ω（1TΩ）--。检测时重点关注：

• 输入偏置电流：间接反映输入电阻健康状况。输入电阻下降通常伴随偏置电流增大，可用电流表串联输入端测量（需在nA/pA量程）。

• 共模输入电阻 vs 差模输入电阻：两者可能存在差异，如ADA4625-1共模输入电阻和差模输入电阻均为1TΩ-，需分别测量。

• 温度漂移检测：高阻抗器件对温度极其敏感。输入电阻的温度系数（ppm/℃）可通过恒温箱设置-40℃~150℃温度区间、记录至少5个温度点的电阻值数据、计算线性拟合斜率来评估-。

（2）仪表放大器（工业传感器接口/医疗设备前端）

仪表放大器（如INA851、AD620系列）通常具有极高的输入电阻（GΩ级别）和优秀的共模抑制能力。检测重点包括：

• 输入保护网络的完好性：很多仪表放大器输入端内置ESD保护二极管和过压保护电阻，需用二极管档检查保护网络是否击穿。

• 输入端对地绝缘电阻：用绝缘电阻测试仪（兆欧表）在500V条件下测量输入端对地的绝缘电阻，工业设备要求通常≥100MΩ-。

（3）汽车传感器（氧传感器/温度传感器/CAN收发器）

汽车传感器输入电阻检测需考虑车载环境的特殊要求：

• 氧传感器：加热型氧传感器的输入端（信号线与地之间）静态电阻通常在10kΩ~100kΩ范围内，测量时需注意传感器是否已预热到工作温度。

• 温度传感器（NTC/PTC） ：阻值随温度变化呈非线性，检测时需在常温下测量并与规格书对照，偏差超过±5%即需更换。

• CAN收发器终端电阻：严格按照ISO 11898标准，阻值必须在118Ω~132Ω之间-。检测方法：断开CAN总线两端，用万用表电阻档直接测量CAN_H和CAN_L之间的电阻。

2. 行业常见检测误区（避坑指南）

误区一：用万用表电阻档直接测量高阻抗运放输入端

行业归属：消费电子/工业仪表

误区描述：直接用万用表电阻档接触运放输入端，认为读数就是输入电阻。

真相：万用表电阻档输出的测试电压和电流足以损坏或误导JFET/CMOS输入级。正确的做法是采用间接测量法（如分压法）或使用静电计。万用表直接测量时，其注入的电流会干扰被测器件的正常工作，测量结果往往不准确-。

误区二：忽视测量仪器的输入阻抗对测量结果的影响

行业归属：所有行业通用

误区描述：用万用表电压档测量高阻抗电路时，未考虑万用表自身的输入负载效应。

真相：普通数字万用表电压档输入阻抗约为10MΩ。测量一个10MΩ的电路时，万用表并联后等效电阻仅剩5MΩ，读数误差可达50%。测量高阻抗电路时必须选用高输入阻抗的专用仪器（如静电计输入阻抗>10¹⁴Ω），或在测量前计算仪器负载效应进行修正-。

误区三：在线检测时未考虑并联路径的影响

行业归属：消费电子维修/工业设备现场维修

误区描述：在电路板上直接测量元器件引脚间的电阻，将读数直接当作元器件本身的电阻值。

真相：在线测量时，电路板上的其他元器件（如下拉电阻、保护二极管、其他IC的输入端）会与待测元件形成并联路径，测量结果是多条路径的等效电阻，通常小于真实值。判断元器件好坏最可靠的方法还是拆下离线测量。

误区四：忽略温度对输入电阻的影响

行业归属：工业自动化/汽车电子

误区描述：在常温下测量合格，就认为元器件在所有工作温度下都正常。

真相：很多高精度工业仪表和汽车传感器需要在宽温范围内（-40℃~125℃）保持输入电阻稳定。温度变化会导致半导体器件的输入电阻发生数量级变化。例如，JFET的输入电阻随温度每升高10℃可能下降一个数量级。高温环境下检测输入电阻，是判断元器件可靠性的关键环节-。

误区五：未区分直流电阻和交流阻抗

行业归属：高频电路/射频设计

误区描述：用万用表测出直流电阻正常，就认为器件在高频下也正常。

真相：万用表电阻档测量的是直流电阻，而在高频电路中，输入阻抗包含电容分量（输入电容通常为pF级）-。高频下输入电容会形成旁路效应，使等效阻抗显著下降。必须用LCR电桥在目标工作频率下测量交流阻抗，才能全面评估器件性能。

误区六：汽车电子检测时未匹配CAN总线标准

行业归属：汽车电子

误区描述：检测CAN总线终端电阻时，在未断开网络电源或总线未进入休眠状态下直接测量。

真相：带电测量CAN总线终端电阻会因总线偏置电压干扰导致读数严重偏差。必须断开蓄电池负极，等待ECU完全休眠后，再用万用表电阻档测量CAN_H与CAN_L之间的电阻值，正常范围118Ω~132Ω-。

3. 行业典型案例（实操参考）

案例一：工业自动化——PLC模拟输入模块输入电阻下降导致传感器信号衰减

行业：工业自动化

故障现象：某工厂自动化产线的压力传感器输出信号（4-20mA）经PLC模拟输入模块采集后，显示值持续偏低，更换传感器后问题依旧存在。

检测过程：

1. 用万用表电压档测量传感器输出端电压，正常；同时测量PLC模拟输入模块输入端的对地电压，明显偏低。

2. 将PLC模块断电，拆下模拟输入模块，用万用表电阻档测量输入端正负极之间的电阻，实测值仅2.2kΩ，远低于规格书标称的10kΩ。

3. 进一步检查发现，模块内部输入端的保护TVS管已击穿短路，导致输入电阻下降。

解决方法：更换损坏的TVS管后，模块输入电阻恢复至标称值，传感器信号采集恢复正常。

经验教训：输入端保护器件的失效是导致输入电阻异常的常见原因，维修时应优先排查保护网络。

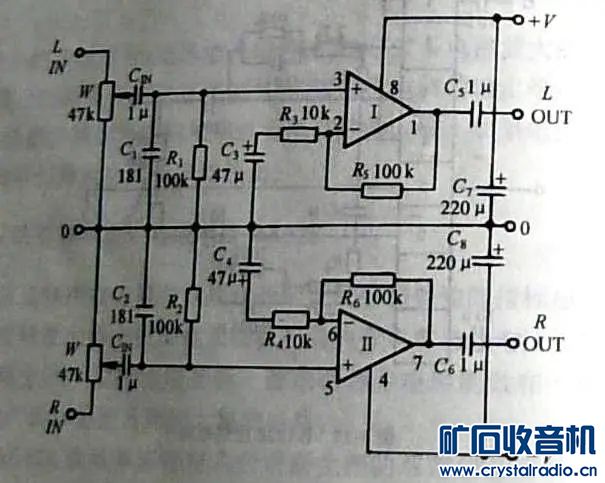

案例二：消费电子——高阻抗音频前置放大器输入端受潮导致输入电阻严重下降

行业：消费电子（音频设备）

故障现象：一台JFET输入的高阻抗麦克风前置放大器（采用TL082运放）出现明显的噪声增大和信号衰减，麦克风输入音量明显偏小。

检测过程：

1. 在线检测：用万用表电压档测量运放同相输入端的对地电压，发现存在不正常的直流偏置（正常应为接近0V），说明输入端偏置电流异常增大。

2. 离线检测：拆下TL082，用静电计测量其输入电阻，实测仅约100kΩ，而规格书标称值为10¹²Ω。

3. 放大观察芯片表面，发现输入端引脚附近有轻微的白色腐蚀物，判断为受潮引起的表面泄漏。

解决方法：更换TL082芯片，并在电路板相应区域喷涂三防漆进行防潮处理。检测更换后运放的输入电阻，恢复至GΩ级别，音频信号恢复正常。

经验教训：高阻抗电路对潮湿和污染极其敏感，电路板防潮处理是保障长期可靠性的关键措施。JFET输入级的高阻抗特性使其在传感器信号调理等场景中具有不可替代的地位，但也因此对使用环境提出了更高要求-。

案例三：汽车电子——CAN总线终端电阻偏差引发整车通信故障

行业：汽车电子

故障现象：一辆新能源汽车频繁出现仪表盘故障灯闪烁、部分ECU通信中断的偶发性故障。

检测过程：

1. 用汽车诊断仪扫描，发现多个ECU报“CAN总线通信故障”相关故障码。

2. 根据ISO 11898标准，CAN总线终端电阻标准范围为118Ω~132Ω-。断电后，在总线两端分别测量CAN_H与CAN_L之间的电阻。

3. 测量发现，总线一端的终端电阻实测仅98Ω（正常应为120Ω），明显偏低；另一端测量值为121Ω，正常。

4. 进一步检查发现，98Ω终端电阻是由于电阻体内部部分短路导致阻值下降。

解决方法：更换损坏的120Ω终端电阻，总线电阻恢复至121Ω（两端并联后约60Ω），CAN通信恢复正常，故障灯熄灭。

经验教训：终端电阻偏差对CAN通信的影响是系统性的——阻值过小会造成信号幅值偏小，影响信号识别；阻值过大会造成信号幅值偏大，出现信号过冲-。检测时必须遵循ISO 11898标准，在断电且总线进入休眠状态后进行测量。

四、结尾

1. 输入电阻检测核心（分行业高效排查策略）

掌握了输入电阻的基本知识和检测方法，就可以在不同行业中高效排查相关故障。以下是按场景分级的高效排查策略：

消费电子场景（音频放大器/传感器接口/微弱信号放大）

工业自动化场景（PLC模块/仪表放大器/传感器接口）

汽车电子场景（车载传感器/CAN总线/ECU输入级）

2. 输入电阻检测价值延伸（行业维护与采购建议）

日常维护建议

• 消费电子：高阻抗输入电路对潮湿和污染极其敏感。建议在PCB上喷涂三防漆，存放环境保持干燥（湿度<60%）。定期清洁输入端周围的焊盘和引脚，避免焊剂残留形成表面泄漏路径。

• 工业自动化：工业现场的振动和粉尘会影响输入电阻稳定性。建议每季度对关键仪表模块进行输入电阻抽检，记录检测数据建立趋势档案，提前发现性能衰退。

• 汽车电子：车载传感器长期处于高温、振动、油污环境。建议定期检查传感器连接器密封性，防止水分侵入导致输入电阻下降。

采购与校准建议

• 采购运算放大器、仪表放大器等关键元器件时，务必索取规格书，确认输入电阻参数是否满足应用需求。高阻抗应用（如压电传感器、光电二极管）应选择JFET或CMOS输入型器件。

• 校准周期：普通消费电子维修万用表建议每年校准一次；工业生产线检测仪器建议每6个月校准一次；医疗器械检测设备需按GB 9706系列标准规定的周期执行校准。

• 校准机构应具备CNAS认可资质，校准证书需包含测量不确定度评定。

3. 互动交流（分享您的输入电阻检测难题）

输入电阻的检测看似简单，实则涉及电路原理、仪器选型、环境控制等多方面因素，不同行业的实际应用场景各有特点。

欢迎您在评论区分享和交流：

• 您在消费电子维修中，是否遇到过JFET运放输入端受潮导致输入电阻下降的问题？是如何排查和解决的？

• 在工业自动化产线中，批量检测传感器输入电阻时遇到过哪些棘手的问题？（如检测效率低、接触电阻波动大等）

• 汽车维修场景中，CAN总线终端电阻异常引发的通信故障还有哪些典型表现？您是如何快速定位的？

• 您在医疗设备检测或高阻抗微弱信号测量领域有哪些独家经验和技巧？

💡 小互动：如果您在实际工作中遇到过特殊的输入电阻检测难题，欢迎在评论区详细描述故障现象和您的排查过程。您的分享可能会帮助更多同行避开同样的“坑”。

关注我们，获取更多电子元器件检测实操干货。下一期我们将聚焦“运算放大器输出电阻检测技巧”，敬请期待！
