一、引言

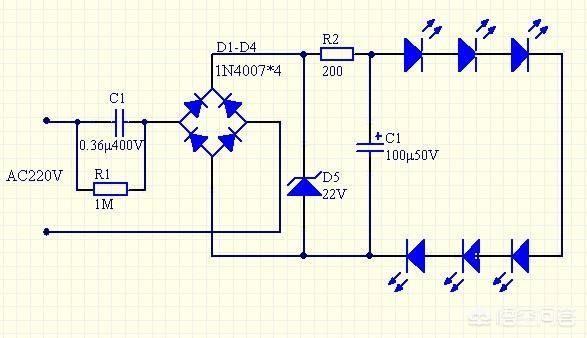

稳压管（也称齐纳二极管）在电源电路、消费电子设备中扮演着至关重要的角色，它通过反向击穿特性将电压稳定在设定值，为后级电路提供可靠的电压基准和过压保护。从开关电源的反馈电路到电池供电设备的电压稳定，从电视机的过压保护到继电器的电压钳位，稳压管的身影几乎无处不在-。

当电路出现输出电压不稳、设备异常重启甚至烧毁时，稳压管往往是最容易被忽略的“隐形故障点”。掌握稳压管检测方法，快速判断稳压管的好坏，是每一位电子维修人员和企业质检从业者的必备技能。

本文从电源/消费电子行业的实际场景出发，从基础到专业，分层次详解稳压管好坏测量方法，兼顾新手易懂与专业精准，帮助不同基础的读者快速掌握稳压管检测技巧，独立完成稳压管好坏判断，同时规避检测过程中的安全风险和常见误区。

特别说明：本文聚焦稳压管在电源电路和消费电子领域（如开关电源、充电器、电视机、家电主板等）的应用场景，检测方法和判断标准均针对该行业特性进行优化。

二、前置准备

1. 电源/消费电子稳压管检测核心工具介绍

检测稳压管需要准备合适的工具，不同场景下的工具选择有所不同：

基础款（新手必备，适配家电维修/DIY场景） ：

• 数字万用表：最核心的检测工具。建议选择具备二极管档位和直流电压档（DCV）的万用表。数字万用表操作简便、读数直观，是新手入门的不二之选，适用于大多数电源维修场景下的稳压管好坏测量。

• 指针式万用表：部分老维修师傅习惯使用，其R×10k档（表内电池约9V）可将部分低压稳压管击穿，便于快速判断稳压值，对某些检测场景仍有独特优势。

专业款（适配质检/批量检测场景） ：

• 可调直流稳压电源：配合限流电阻和电流表/电压表，可精确测量稳压管的稳压值Uz、漏电流等关键参数，适合企业质检人员使用。

• 半导体参数测试仪：可一站式测量稳定电压Uz、耗散功率Pz、动态电阻rz、温度系数Ct、漏电流IR等全参数，适用于批量检测和高精度校验-。

• 示波器：用于观测稳压管在动态负载条件下的电压波形稳定性，判断是否存在异常波动。

• 高低温箱：用于温度系数检测，模拟极端工作环境下的稳压性能-。

2. 电源电路稳压管检测安全注意事项（重中之重）

⚠️ 安全第一，切勿疏忽！ 以下4条核心注意事项请务必遵守：

① 断电检测为首要原则：在测量稳压管正反向电阻前，必须彻底断开电路电源，并用万用表确认电路两端已无残余电压。尤其是开关电源中的大电容，断电后可能仍存留上百伏电压，直接操作存在严重触电风险。

② 带“电”检测必须加限流电阻：当需要在线测量稳压管两端电压时，务必确保电路处于安全电压范围内。若使用外部电源测试稳压管击穿电压，必须串联限流电阻（一般1kΩ~10kΩ，视稳压管功率而定），否则过大的反向电流会瞬间烧毁稳压管-。

③ 测试前检查外观：先肉眼检查稳压管是否有裂纹、烧灼痕迹、引脚氧化或虚焊。有可见物理损坏的稳压管直接判定为失效，无需进一步电测-。

④ 注意极性连接正确：稳压管有正负极之分，错误连接不仅会导致测量结果无效，还可能损坏器件。检测时务必确认红黑表笔的接法-。

3. 稳压管基础认知（适配电源维修精准检测）

稳压管的外形与普通二极管相似，核心区别在于其专门设计工作在反向击穿区，能够在反向电压达到特定值（稳压值Uz）时导通，从而稳定输出电压。

关键参数速查表：

了解这些参数有助于在检测时准确判断稳压管的性能是否达标。稳压管的两极区分方法与普通二极管相同：通常有黑色环标记的一端为阴极（负极） ，另一端为阳极（正极）。

三、核心检测方法

1. 稳压管外观检查与基础导通检测法（电源维修新手快速初筛）

在通电测试之前，先用最简单的方法快速初筛：

操作步骤：

1. 外观检查：用肉眼或放大镜观察稳压管封装是否完好。若发现裂纹、烧黑、鼓包或引脚断裂，直接判定为损坏-。

2. 电阻初测：将万用表置于R×1k档（或电阻档200kΩ量程），红表笔接阳极（正极），黑表笔接阴极（负极），测量正向电阻；然后对调表笔测反向电阻。

判断标准：

• 正常：正向电阻几kΩ~几十kΩ（硅管），反向电阻极大（接近无穷大）——注意这与普通二极管相反，因为稳压管在反向未击穿时呈高阻态。

• 短路损坏：正反向电阻均接近0Ω，说明稳压管已击穿短路。

• 开路损坏：正反向电阻均为无穷大，说明稳压管内部断路-。

• 漏电/性能不良：反向电阻明显偏小（如只有几百Ω），或正反向电阻值接近，说明稳压管已失效，不可使用-。

注意：用万用表R×1k档（表内电池约1.5V）无法让大多数稳压管进入反向击穿区，因此此方法只能初步判断短路、开路等严重损坏，无法验证稳压值是否正确-。

2. 万用表检测稳压管方法（电源维修新手重点掌握）

方法一：二极管档测正向导通性

操作步骤：

1. 将数字万用表拨到二极管档（符号通常为“→+”）。

2. 红表笔接稳压管阳极（正极），黑表笔接阴极（负极），读取正向电压降。

判断标准：正常情况下，硅稳压管的正向导通电压约为0.6V~0.7V-。若显示“1”或“OL”（超量程），说明开路损坏；若显示接近0V，说明短路损坏-。

方法二：反向稳压测试（核心方法）

这是判断稳压管好坏的关键步骤，用于验证稳压值是否准确。对于稳压值低于万用表电池电压的稳压管，可直接测量：

• 对于指针式万用表：将档位拨到R×10k档（内部电池约9V~15V），黑表笔接阴极，红表笔接阳极。表针摆动后稳定指示的电阻值对应一个电压值，可换算判断是否接近标称稳压值（需对照经验对照表）-。

• 对于数字万用表：部分高端数字万用表具备“Zener测试”功能，可直接读取稳压值。若无此功能，则需使用方法三。

方法三：在线电压测量（不拆焊快速判断）

在电路板通电状态下，用万用表直流电压档（DCV）测量稳压管两端的电压-。

操作步骤：

1. 电路通电运行（确保工作电压正常）。

2. 万用表拨至直流电压档（量程选择略高于标称稳压值）。

3. 红表笔接阴极，黑表笔接阳极，读取电压值-。

判断标准：测量值应接近稳压管标称Uz值。例如，一个12V稳压管正常工作时，两端电压应在11.8V~12.2V之间。如果电压明显偏离，说明稳压管性能不良或已损坏-。

💡 实用技巧：在线测量时，如果电压低于标称值很多（如5.1V稳压管测出2.5V），常见原因包括：① 稳压管已短路；② 限流电阻阻值变大或开路；③ 前级输入电压偏低。建议结合周边元件一起排查。

3. 可调电源+限流电阻检测法（进阶精准检测）

对于万用表无法直接测量的高稳压值稳压管，或者需要精确验证稳压值精度的场景，推荐使用可调直流电源法。

所需工具：

• 可调直流稳压电源（输出电压范围大于被测稳压管Uz值）

• 数字万用表（直流电压档）

• 限流电阻R（计算公式：R = (Vin - Uz) / Iz，Iz取稳压管工作电流，一般几mA）

• 电流表（可选，用于监测实际电流）

操作步骤：

1. 按电路图连接：电源正极→限流电阻R→稳压管阴极→稳压管阳极→电源负极。

2. 将万用表并联在稳压管两端（测电压）。

3. 缓慢调节电源输出电压（从0V开始逐步增加），同时观察万用表读数。

4. 当电源电压超过稳压管击穿电压后，万用表读数将稳定在某个电压值不再随输入增加而明显变化，此即Uz稳压值。

5. 记录该数值，与标称值对比（误差一般允许±5%）。

判断标准：

• 正常：稳压值在标称值的±5%范围内。

• 参数漂移：稳压值明显偏离标称范围，超出±5%甚至更多。

• 短路：无论输入电压如何，万用表读数始终接近0V。

• 开路：万用表读数随输入电压同步上升，无稳压效果-。

注意事项：此方法必须串联限流电阻，否则稳压管进入击穿区后电流会急剧增大，瞬间烧毁器件-。限流电阻阻值选择原则：确保流过稳压管的电流Iz在规格书规定的稳定电流范围内（通常2mA~20mA）。

四、补充模块

1. 电源/消费电子领域不同类型稳压管的检测重点

低压稳压管（Uz＜6V，如3.3V、5.1V） ：

• 这类稳压管的击穿机制以齐纳效应为主，温度系数为负（电压随温度升高而降低）。

• 检测重点：验证正向导通电压（0.6V~0.7V）是否正常；测量反向漏电流，低压管的漏电流通常较小（μA级）。

• 常见应用：MCU供电、基准电压源、逻辑电路保护-。

中压稳压管（6V＜Uz＜12V，如6.2V、9.1V、12V） ：

• 齐纳效应和雪崩效应并存，温度系数接近零，稳定性最佳。

• 检测重点：精确测量Uz值（误差应＜±5%）；检查工作状态下电压是否稳定。

• 常见应用：开关电源反馈电路、电压钳位保护-。

高压稳压管（Uz＞12V，如15V、18V、24V） ：

• 击穿机制以雪崩效应为主，温度系数为正。

• 检测重点：重点关注动态电阻，高压管要求较低的动态电阻以保证稳压效果；注意测试电压安全，万用表可能无法直接测量，需使用可调电源法。

• 常见应用：高压电源稳压、过压保护触发电路-。

2. 稳压管行业检测常见误区（避坑指南）

❌ 误区1：用万用表电阻档反向测出低阻就认定损坏
实际情况：当万用表使用R×10k档（表内电池约9V以上）测量时，对于稳压值低于电池电压的低压稳压管（如3.3V、5.1V），万用表电压足以使其反向击穿，此时测出的反向电阻会变小，这是正常现象，而非损坏。维修新手容易在此误判-。

❌ 误区2：认为稳压管损坏“短路”比“开路”更常见
实际情况：在电源电路中，稳压管开路反而是更常见且最危险的失效模式——因为开路时电路看似正常，直到过压事件发生才会暴露问题，为时已晚-。开路多半由过功率冲击或焊接问题引起，短路则多见于严重浪涌瞬间击穿-。

❌ 误区3：在线测量电压时忽略限流电阻的影响
实际情况：在线测量稳压管两端电压时，若电压偏低，不要直接认定稳压管损坏——先检查串联的限流电阻是否阻值变大或开路。限流电阻故障会导致稳压管工作电流不足，无法进入稳压区。

❌ 误区4：用指针万用表测正向电阻时选错档位
实际情况：测量正向电阻应选R×1k或R×100档，不宜选R×10k档。R×10k档电压较高，可能使稳压管反向击穿，影响正向测量结果的准确性-。

❌ 误区5：忽略温度对检测结果的影响
实际情况：稳压管的稳压值受温度影响显著。高温下稳压值可能漂移，造成“在线正常、常温正常、高温下故障”的隐蔽性问题。在电源长期运行发热严重的场景下，需结合高温环境复测-。

3. 电源/消费电子稳压管失效典型案例（实操参考）

案例一：5.1V稳压管漏电导致电磁炉IGBT炸机

故障现象：一台电磁炉插电即炸IGBT管，连续更换多只IGBT仍然炸管。维修人员陷入困惑。

检测过程：对MCU周围元件逐一排查，用万用表二极管档测量一颗5.1V稳压管时发现异常——正反向电阻仅560Ω，该二极管负极接地、正极接MCU驱动信号输出脚。经检测，该稳压管已严重漏电-。

解决方法：更换该5.1V稳压管后，驱动信号恢复正常，IGBT不再炸管，电磁炉正常工作。

经验：稳压管漏电是电源/消费电子维修中最隐蔽的故障之一，表现为“半好半坏”，正向电阻异常偏低且反向电阻也异常偏低。用万用表电阻档进行正反向对比测量是发现此类故障的关键。

案例二：开关电源稳压管开路导致输出电压飙升

故障现象：某开关电源在负载突变时输出电压突然飙升，导致后级电路过压损坏。

检测过程：断电后测量反馈回路中的稳压管——用万用表R×1k档测正反向电阻，两端均为无穷大，确认稳压管已开路失效-。分析原因为长期过载运行导致PN结热应力过大。

解决方法：更换同规格稳压管，并增大功率裕量（从0.5W升级为1W规格），同时在PCB设计中预留散热铜箔-。

经验：开路失效的稳压管在电路中难以用在线电压法发现（因为开路后不会立即显现异常），必须用电阻法检测。此案例说明功率裕量设计的重要性。

五、结尾

1. 稳压管检测核心（电源维修高效排查策略）

掌握稳压管检测，建议遵循以下分级排查策略，既能快速定位问题，又能保证检测精度：

第一层：快速初筛（1分钟）
外观检查 → 万用表R×1k档测正反向电阻 → 判断是否明显短路或开路

第二层：常规验证（3分钟）
二极管档测正向压降（0.6V~0.7V合格）→ 在线通电测两端电压（接近Uz合格）

第三层：精确检测（10分钟）
可调电源+限流电阻法精确测Uz值 → 对比标称值（误差＜±5%合格）

第四层：专业级检测（适用于质检/批量场景）
半导体参数测试仪测全参数 → 温度系数测试 → 高低温环境验证

2. 稳压管检测价值延伸（电源维修维护与采购建议）

日常维护建议：

• 定期检查电源电路中稳压管周边有无变色、焊点发黑等过热痕迹

• 对于长期高负荷运行的电源设备，建议每1-2年对关键稳压管进行参数复测

• 注意散热设计，确保稳压管工作功耗不超过额定值的80%-

采购与校准建议：

• 选择知名品牌稳压管，注意区分原装与翻新件（翻新件参数漂移风险高）

• 精密电路中应选用温度系数小的稳压管（如6.2V附近型号温度系数接近零）

• 入库前按GB/T 6571-2018标准进行抽检测试，确保Uz值符合标称范围-

3. 互动交流（分享你的稳压管检测难题）

你在电源维修或质检过程中，是否遇到过以下情况？

• 用万用表测稳压管正向压降正常，但接入电路后电压就是不对？

• 更换稳压管后故障依旧，排查半天发现是限流电阻的问题？

• 遇到过稳压管“热漂移”故障——冷机正常、热机故障的隐蔽性问题？

欢迎在评论区分享你在电源/消费电子领域遇到的稳压管检测难题或独特经验，我们一起交流进步！关注本专栏，获取更多电子元器件检测实操干货。

参考文献及标准：本文检测方法参考GB/T 6571-2018《半导体稳压二极管测试方法》、GB/T 14186-1993《充气稳压管总规范》等标准-，结合电源/消费电子行业实际应用场景撰写，确保方法准确、安全、实操性强。
