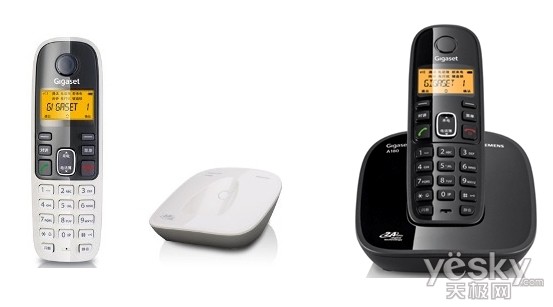

无绳电话、对讲机等家用通信设备依赖座充/子机充电系统保障续航，掌握其充电电路与电池组的关键检测方法，是电子维修人员和家电质检从业者快速定位故障的核心技能。本文结合家电维修与消费电子质检场景，从新手到专业，分层次详解无绳电话充电系统的实操检测技巧，帮助不同基础的从业者快速掌握充电电路好坏判断方法。

一、消费电子质检场景下无绳电话充电检测核心工具介绍

维修通信设备充电故障前，工具准备是第一步。根据消费电子维修的实际需求，工具分为基础款和专业款两类，适配不同场景。

基础款（新手必备，适配家庭维修/初级质检场景） ：

• 数字万用表：核心检测工具，建议选择具备直流电压（DCV 20V档）、电阻（Ω档）、二极管档位的型号。推荐优利德UT136B+或胜利VC890C+，价格约80-150元，覆盖充电电路和电池检测的全部需求。

• 小号十字螺丝刀和镊子：用于拆解充电座外壳和夹持微小元件。

• 可调直流稳压电源（可选入门级）：用于模拟充电电压，判断电池能否正常充电，建议选择0-15V可调、电流显示精度0.01A的型号，价格约200-400元。

专业款（适配批量质检/专业维修场景） ：

• 电池内阻测试仪：可精确测量镍氢/镍镉电池组的内阻值，专业维修中判断电池老化程度的核心设备。正常镍氢电池内阻应在30-100mΩ之间，内阻过高意味着电池容量严重衰减。

• 示波器：检测整流滤波后直流电压的纹波系数，判断滤波电容是否失效。如维修实例中，桥式整流变为半波整流时，用万用表只能测到电压偏低，用示波器可直观看到电压波形剧烈波动。

• 电子负载仪：对电池组进行恒流放电测试，精确评估实际容量，适配专业质检场景下的批量检测需求。按照GB/T 18288-2000标准，以0.2CA恒流放电至终止电压，计算实际放电容量与标称容量的比值-。

• 频谱分析仪（工厂级）：用于通信设备射频性能测试，依据GB/T 19483-2016标准检测无线通信部分的射频指标，适配通信产品出厂质检场景--50。

二、家电维修场景无绳电话充电检测安全注意事项（4条核心要点）

通信设备充电系统涉及市电接入和电池能量存储，存在触电、短路、火灾等风险。以下4条注意事项在维修前务必确认，重中之重：

1. 断电检测优先：在拆卸充电座或测量内部电路之前，必须拔掉外接电源变换器的插头，确保设备完全断电。充电座内部存在整流滤波后的直流高压（实测约11V），带电检测可能造成短路或触电。维修电源适配器（AC220V转AC9V）时尤其要小心，市电端有触电风险。

2. 电池端操作规范：检测电池组时，避免直接用表笔短路正负极，否则可能导致电池发热甚至漏液。镍氢/镍镉电池虽然耐过充能力相对较好，但持续过充仍会导致电池容量快速下降-。建议使用专用电池夹或鳄鱼夹连接测量。

3. 极性确认不可省略：将子机放入充电座之前，务必确认充电座触点与子机触点极性对应。极性接反可能烧毁子机内部充电保护电路，造成不可逆损坏。

4. 充电触点清洁：长期使用后，充电座触点和子机触点表面容易氧化形成绝缘层，导致接触不良。维修前先用酒精棉片擦拭触点，排除接触问题再开始电路检测，可省去大量无效排查时间。

三、无绳电话充电系统基础认知（适配消费电子精准检测）

无绳电话充电系统主要包含三大组成部分：

• 外接电源变换器：将AC220V市电转换为低压交流电（通常为AC9V），通过插头接入充电座。故障率较高，尤其插头处容易因反复插拔导致内部线缆断裂。

• 充电座内部电路：核心组成部分，包括整流桥（D1~D4）、滤波电容（C3）、恒流充电电路（Q1、R1~R2）、恒压保护电路（Q2、ZD1、R3~R4等）。充电时子机放入充电座后，电路通过恒流恒压双阶段为内部电池充电，电池充满后自动切换至恒压浮充状态，有效防止过充-1-3。

• 电池组：多数无绳电话使用镍氢（Ni-MH）或镍镉（Ni-Cd）电池组，常见电压为3.6V（3节串联）或4.8V（4节串联），容量在270-600mAh之间。

了解上述结构后，后续检测方法的判断依据将更加清晰。

四、无绳电话充电好坏核心检测方法

（一）基础检测法（消费电子维修新手快速初筛）

无需拆机，仅凭观察和简单操作即可初步判断故障方向，适合入门级维修和家庭用户：

第一步：观察充电指示灯状态

将子机放入充电座后，观察充电指示灯（通常为LED）是否正常亮起。正常状态下指示灯应保持稳定亮起或按一定频率闪烁。若指示灯完全不亮，可能是电源适配器无输出、充电座电路故障或触点接触不良。若指示灯时亮时灭，多为接触不良或电路中存在虚焊-1。

第二步：观察屏幕充电标识

大部分无绳电话子机屏幕上会显示充电状态（如电池符号跳动、“充电中”字样等）。若无任何充电标识但指示灯正常，可能是子机内部充电管理电路故障或电池完全失效-。

第三步：触摸温度法（谨慎操作）

充电约15-20分钟后，用手背轻触电池区域——镍氢/镍镉电池正常充电时会微热（约35-40℃）。如果完全不发热，可能电池已开路或充电电路无输出；如果异常烫手，则存在过充或电池内部短路，应立即停止充电。

（二）万用表检测无绳电话充电电路方法（新手重点掌握）

万用表是检测充电系统最核心的工具，以下是针对各环节的分步操作方法：

1. 检测外接电源变换器输出

步骤：将万用表旋至交流电压（ACV）档，选择20V量程。红黑表笔分别接触电源变换器插头的两个电极，测量输出电压。

判断标准：标称AC9V的电源适配器，实测应在AC9V±10%（约8.1V-9.9V）范围内。若电压明显偏低或无输出，说明电源适配器内部损坏（如变压器初级开路、次级短路等），直接更换即可。若电压正常，进入下一步检测。

2. 检测充电座输入/整流后电压

步骤：万用表调至直流电压（DCV）档，选择20V量程。黑表笔接充电座电路板的地线（GND，通常为整流桥负极输出端），红表笔依次测量以下关键测试点：

• 整流桥输出端（C3两端） ：正常值约11V直流电压。若电压偏低且有波动，可能是整流二极管（D1~D4）中有开路或滤波电容C3容量下降-1-3。

• Q1集电极（c极） ：正常值约10-11V，为充电电流主回路供电端。

• Q2发射极（e极）输出端：正常值约电池电压+1V（约4-6V），该路为恒压浮充辅助通道。

典型故障对应：若C3两端电压正常但Q1 c极无电压，检查Q1是否开路或焊点虚脱；若C3电压偏低，优先检查整流二极管——维修实例中发现D1~D4中一只呈断路状态时，桥式整流变为半波整流，导致电压下降且纹波增大-1。

3. 检测电池组空载电压

步骤：将子机从充电座上取下，万用表调至直流电压档（DCV 20V量程）。拆开子机电池仓盖，红表笔接电池组正极（通常标“+”），黑表笔接负极（标“-”），测量空载电压。

判断标准：镍氢/镍镉电池组正常空载电压应不低于标称电压的70%。3.6V电池组应≥2.5V，4.8V电池组应≥3.4V。若电压低于此标准甚至测出零电压，说明电池组已深度亏电或内部某节电池断路-9。

新手提示：镍氢电池的标称电压为1.2V/节（满电约1.4V），3节串联满电约4.2V，4节串联满电约5.6V。若新电池电压明显低于此范围，可能存在质量问题。

4. 电池带负载检测（判断是否“假电压”）

有些电池空载电压正常，但放入设备后立即掉电——这是因为电池内阻已大幅升高，无法提供足够电流。因此带负载检测必不可少：

步骤：万用表直流电压档保持连接电池正负极，同时将子机开机（或接入一个匹配的负载电阻，阻值参考电池标称容量/电压计算），观察电压跌落幅度。

判断标准：开机后电压跌落不超过标称电压的20%（如3.6V电池跌落至3V以上），说明电池基本正常。若电压跌落至2V以下甚至趋近于0V，说明电池已失效，内阻过大，需要更换。

（三）行业专业仪器检测无绳电话充电系统方法（进阶精准检测）

面向专业维修人员和质检工程师，适配批量检测与高精度校验场景：

1. 电池内阻测试仪检测电池组健康度

操作方法：将电池测试仪的四线测试夹分别夹住电池组的正负极（严格区分极性），按下测试键读取内阻值（单位为mΩ）。对于整组电池（3节或4节串联），也可以分别检测每节单体的内阻。

核心判断指标：单节镍氢/镍氢电池正常内阻范围：30-60mΩ（新电池）→60-100mΩ（正常老化）→＞150mΩ（严重老化，建议更换）。若整组内阻＞300mΩ，电池组已基本失去使用价值。此方法比单纯测空载电压更能准确判断电池寿命，是专业维修和质检场景的常用手段。

2. 可调稳压电源模拟充电

操作方法：将可调稳压电源输出电压调至电池标称电压+0.5V（例如3.6V电池组设为4.1V），限流设为0.1C（电池容量×0.1，例如300mAh电池设为30mA）。将稳压电源正负极接至子机充电输入端（或直接夹在电池触点两端），观察电流表读数。

判断标准：若电流表显示有稳定充电电流（30-50mA之间）且电压无明显跌落，说明子机内部充电电路基本正常，故障在充电座或电源适配器。若无电流或电流异常小（＜5mA），说明子机内部充电管理电路损坏或电池完全失效。若电流持续过大（＞150mA）且电池快速发热，说明电池内部短路，必须立即断开。

3. 示波器检测整流纹波（批量质检专用）

操作方法：示波器探头接地夹接充电座地线，探头尖端接C3正极。示波器设置为DC耦合，电压档位5V/格，时基2ms/格。

判断标准：正常全波整流输出波形应为约11V直流电压叠加小幅纹波（纹波峰峰值＜200mV）。若波形出现明显缺口或电压大幅波动（纹波峰峰值＞500mV），说明整流二极管中至少一只断路，导致半波整流。维修实例中，D1~D4中一只断路时，充电器工作电压下降且纹波增大，LED1出现闪烁且电池始终充不满-1。用万用表只能测到电压偏低，用示波器能直观发现波形异常。

4. 恒流放电法测试电池实际容量（质检场景）

操作方法：将充满电的电池组放入电子负载仪，按照GB/T 18288-2000标准，以0.2CA恒流放电至终止电压（镍氢/镍镉电池通常为1.0V/节，3节组终止电压3.0V，4节组4.0V），记录放电时间，计算实际容量 = 放电电流 × 放电时间-。

判断标准：实际容量低于标称容量的60%，判定为不合格，应予以更换。

五、消费电子场景不同类型无绳电话充电系统的检测重点

根据无绳电话充电系统的主要类型，检测重点各有侧重：

1. 座式充电座检测重点：充电座是故障高发区。重点检测整流桥（D1~D4）是否全部导通——在路测量时用万用表二极管档，正向应显示约0.5-0.7V压降，反向应为无穷大。若任何一只二极管正反向均导通或断路，整流电路失效。同时重点检查充电触点（JACK1插座）的焊点——维修实例中多次发现插座焊点因插头反复插拔产生环形细微裂纹，导致接触不良、充电指示灯时亮时灭-1-13。补焊即可修复。

2. 外接电源适配器检测重点：若测量无输出电压，可用万用表电阻档检测插头内部是否开路（正常应有约几十到几百Ω的初级电阻）。若电阻无穷大，说明内部变压器初级绕组已断路，电源适配器需整体更换。

3. 子机内置电池组检测重点：镍氢/镍镉电池组的常见失效模式为“一节失效导致整组报废”。若整组空载电压偏低但非零，可用万用表分别测量每节单体的电压——正常单节应在1.0V以上，若某节电压显著低于其他节（如0.3V以下），则该节电池已失效，建议更换整组电池-。若检测出零电压电池，可能是内部短路或开路-9。另外，长期将子机持续放在充电座上会导致镍氢/镍镉电池持续过充（充电电流约0.15C），显著缩短电池寿命，建议充满后及时取下-。

4. 充电控制电路检测重点：检测Q1（恒流控制三极管）和Q2（恒压控制三极管）的b-e结和c-e结是否正常。在路测量时，二极管档测b-e结应有0.5-0.7V正向压降。若击穿短路或开路断路，充电控制电路失效。同时测量ZD1稳压二极管，其稳压值应与充电座设计电压匹配。

六、无绳电话充电电路行业常见检测误区（避坑指南）

在维修实践中，以下5个高频误区极易导致误判，务必警惕：

误区1：忽略环境温度对电池充电效率的影响
极低温度（＜0℃）或极高温度（＞45℃）会严重降低充电效率，甚至导致充电电路误判。在寒冷环境下充电，电池内部化学反应缓慢，即使电路正常也可能显示充不进电。应在室温（20-25℃）环境下进行检测，排除环境因素干扰-9。

误区2：将电池老化误判为充电电路故障
很多维修人员遇到“充不进电”就直接拆充电座，结果检测电路一切正常，最终发现是电池组寿命已尽。正确的排查顺序应为：先检测电池空载电压和带负载压降，确认电池正常后再排查电路。维修案例中，AT&T无绳电话使用一年后充不进电，最终发现是商家配置的劣质镍镉电池（非原装）失效-。

误区3：未排除接触不良就直接更换元件
充电座触点氧化或插座焊点虚脱是最常见的故障原因之一，却往往被忽略。维修实例中，LED1时亮时灭、电池常充不满的故障，最终仅靠补焊JACK1插座就解决了-1。在检测电路之前，务必先清洁触点并检查焊点是否牢固。

误区4：空载电压正常就判定电池良好
电池的“假电压”现象非常普遍——空载时电压正常，一加负载电压立即崩溃。仅用万用表测空载电压无法判断电池实际容量，必须结合带负载检测或内阻测试。专业场景下建议使用内阻测试仪，消费电子维修至少要做开机带载测试。

误区5：未按标准量程选择档位
用万用表测量9V交流输入时若误选200V档，读数误差可能超过10%；测量镍氢电池组电压（3.6V-5.6V）时误选200V档，分辨率仅0.1V，难以分辨0.2V的细微差异。应遵循“量程略大于被测值”的原则，测量电池组选DCV 20V档，测量电源适配器输出选ACV 20V档-18。

七、通信设备充电电路失效典型案例（实操参考）

案例一：充电指示灯闪烁，电池始终充不满

• 故障现象：某品牌无绳电话充电时LED1指示灯有闪烁感，即使充电一整夜，通话时间也不足5分钟。

• 检测过程：①用万用表交流档测量外接电源变换器AC9V电压，正常；②用万用表直流档测量C3两端电压，发现电压偏低（实测8V左右，正常应为11V）且有波动；③拆下C3测量其容量，正常；④用二极管档检测整流桥D1~D4，发现D1正向显示正常压降但反向显示有限阻值（非无穷大），说明D1已部分击穿，D2正向显示无穷大，说明D2已开路断路；⑤更换D1和D2两只坏二极管，并用万用表复测D3、D4确认正常。

• 故障原因：D1、D2损坏导致桥式整流变为半波整流，供电电压下降，波纹系数增大，LED1闪烁且充电效率极低-1-3。

• 解决方法：更换损坏的整流二极管，故障彻底排除，充电恢复正常。

案例二：充电指示灯时亮时灭，受振动影响明显

• 故障现象：充电座轻轻一碰，LED1就灭；用力按紧又亮起，电池经常充不满。

• 检测过程：①用万用表电阻档测量充电板各主要元件，未见明显异常；②用手轻压电路板，观察LED1状态变化，发现故障受振动影响；③仔细检查各焊点，最终发现JACK1供电插座的焊脚处有一圈不易察觉的环形细微裂纹；④用放大镜确认裂纹位置。

• 故障原因：外接电源变换器插头长期插拔牵拉，导致插座焊点虚脱，接触电阻不稳定-1-10。

• 解决方法：用烙铁补焊JACK1插座所有焊脚，故障消除，充电指示灯稳定常亮。

八、无绳电话充电系统检测核心（消费电子高效排查策略）

结合通信设备维修场景，建议采用以下三级排查策略，由简到繁、由表及里：

第一级——快速初筛（3分钟） ：

1. 检查充电座和子机触点是否清洁，用酒精棉擦拭。

2. 观察充电指示灯状态，判断是否亮起。

3. 轻拍或按压充电座，检查是否存在接触不良（受振动影响）。

第二级——万用表逐级排查（10分钟） ：

1. 测量外接电源适配器输出电压（ACV 20V档）。

2. 测量C3两端整流后电压（DCV 20V档）。

3. 测量电池组空载电压和带负载电压（DCV 20V档）。

4. 若电压异常，逐段排查整流桥D1~D4、滤波电容C3、充电控制管Q1/Q2。

第三级——专业仪器精测（质检场景） ：

1. 电池内阻测试仪评估电池组健康度。

2. 可调稳压电源模拟充电检测充电电路功能。

3. 示波器检测整流纹波，判断滤波和整流完整性。

4. 电子负载仪恒流放电测试电池实际容量（工厂质检）。

记住这一核心口诀：“先清洁触点，再看指示灯；测电源输入，查整流输出；电池带负载，才是真判断；电路出异常，重点查焊点。 ”

九、无绳电话充电系统日常维护与更换建议

日常维护技巧：

• 每月用酒精棉清洁充电座触点和子机触点，防止氧化层累积导致接触不良。

• 避免将无绳电话长期放置在充电座上（建议充满后取出），镍氢/镍镉电池持续过充会显著缩短使用寿命。若长期不用电话，应将电池组从子机中取出，避免自放电导致深度亏电-9。

• 充电环境温度建议保持在15-30℃，过高或过低都会影响充电效率和电池寿命。

电池采购与更换建议：

• 优先选择原厂或知名品牌的电池组，避免劣质电池（维修案例中劣质镍镉电池一年即失效）。电池组的标称电压和容量应与原机匹配，3.6V组不能替换4.8V组。

• 如原机使用镍镉电池，可考虑升级为同规格镍氢电池（注意充电座是否兼容，镍氢对过充更敏感）。部分用户将无绳电话电池改装为锂电池，但需注意充电电路不匹配的问题，不建议无经验者操作-。

校准建议（适用于质检/工厂场景） ：按照GB/T 18288-2000标准，新电池组或长期未使用的电池组，建议进行2-3次完整的充放电循环后再进行容量测试，以获得准确的容量数据-。充电座电路中的稳压参数可参照GB/T 17113-2008标准进行校准-48。

十、互动交流（分享通信设备充电系统检测难题）

你在维修无绳电话或对讲机时，是否遇到过以下问题？

• “充电指示灯正常亮起，电池电压也正常，但通话时间只有几分钟”——可能是电池内阻已过高，内阻测试仪测过了吗？

• “外接电源适配器AC9V正常，但C3两端电压只有7V”——整流桥中是否有二极管损坏，用二极管档逐个测过了吗？

• “更换了新电池组，但充电2小时就显示充满，实际只能用半天”——充电控制电路可能存在参数漂移，或者新电池与原充电座不匹配？
